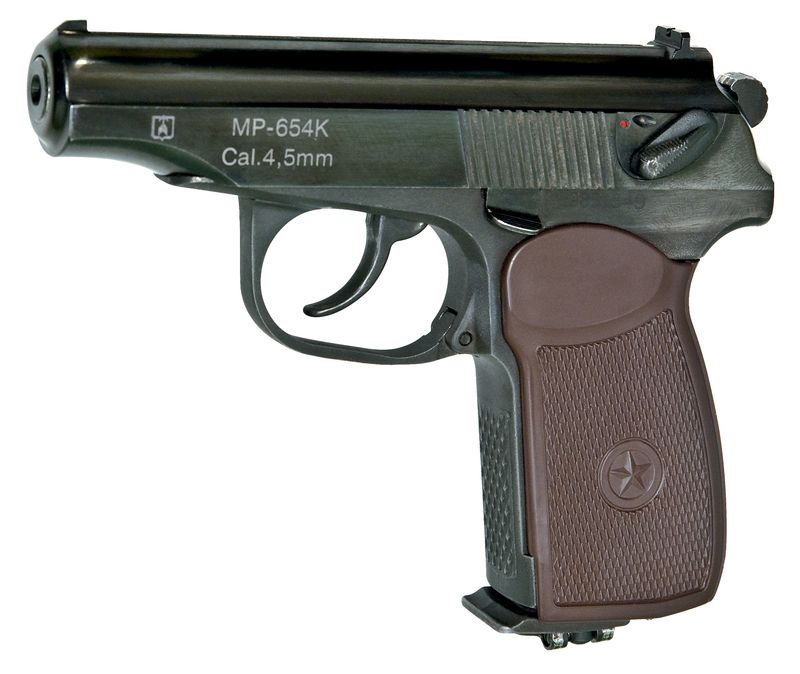

Описание пистолета МР-654КПневматический пистолет Макарова MP-654 K — популярный газобаллонный аналог боевого пистолета Макарова. Идеальное оружие для получения первоначальных навыков в обращении с оружием и развлекательной стрельбы. Внешний вид оружия, механическая прочность, надежность конструкции, удобство в обращении и качество изготовления и сборки всех деталей и узлов оружия идентичны ПМ. Ударно-спусковой механизм МР 654К позволяет вести стрельбу как самовзводом, так и с предварительным взведением курка. При постановке оружия на предохранитель при взведенном курке происходит безопасный спуск курка, аналогично прототипу. Стреляющее устройство — магазин, клапан и баллончик с углекислотой образует единый отдельный блок, который вставляется в рукоятку, аналогично магазину. Для стрельбы используются стальные сферические пули, применяются 8 или 12 граммовые баллончики с СО2 отечественного и зарубежного производства. Пневматический пистолет MP-654K приобретается без лицензии на оружие. Изделие является дипломантом конкурса "100 лучших товаров России" 2003 года. Технические характеристики пистолета MP-654 KКалибр, мм | Вместимость магазина, стальных сфер. пуль | Начальная скорость пули, м/с | Дульная энергия, Дж, не более | Длина ствола, мм | Габаритные размеры, мм, не более | Масса, кг, не более |
---|
4,5 | 13 | 110 | 3,0 | 96 | 169х145х35 | 0,73 |
Назначение пистолета MP-654 KПистолет пневматический газобаллонный модели МР-654К предназначен для тренировочной и любительской стрельбы пулями сферическими для пневматического оружия калибра 4,5 мм. Стрельба ведется при температуре окружающей среды от 283 до 303 К (от плюс 10 до плюс 30°С). При стрельбе из пистолета после его выдержки в снаряженном состоянии при температуре выше 30 градусов Цельсия может быть снижение скорости полета пуль на первых (обычно не более трех) выстрелах. При дальнейшей стрельбе скорость восстанавливается. КомплектностьНаименование | Количество | Позиция (см.рис. 2) |
---|
Пистолет | 1 | | Переходник | 1 | | Кольцо 10,5х1,4 | 1 | 5 | Кольцо уплотнительное 6х2 | 1 | 12 | Кольцо 6,7х1,9 | 2 | 14 | Кольцо клапана 7,3х1,8 | 1 | 7 | Элемент уплотнительный | 1 | 11 | Кольцо уплотнительное 9х2 | 1 | 15 | Отвертка | 1 | | Паспорт | 1 | | Упаковка | 1 | | Перечень адресов мастерских по ремонту спортивно-охотничьего оружия | 1 | |
Устройство и принцип работы1. Схема механизмов пистолета МР 654К показана на рис. 1. 2. Вылет пули из канала ствола происходит за счет энергии сжатого углекислого газа, размещенного в баллончике. Отсечка порции газа, для придания пуле определенной скорости, происходит за счет работы ударно-спускового механизма. 3. Многозарядность пистолета обеспечивается за счет размещения пуль в накопителе магазина, которые под действием пружины подавателя поступают на линию ствола. 4. Спусковой механизм пистолета позволяет производить стрельбу как самовзводом, так и с предварительной постановкой курка на боевой взвод шептала. 5. Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем. Пистолет имеет флажковый предохранитель, расположенный на левой стороне затвора. При переводе предохранителя в положение "предохранение" осуществляется спуск курка с боевого взвода, без удара его по ударнику, с одновременным перехватом курка блокирующим выступом предохранителя. В положении "предохранение" обеспечивается невозможность удара курка по ударнику. 6. Конструкция пистолета МР 654К позволяет применять два типоразмера баллончиков - с массой газа 7 г (баллончики для бытовых сифонов) и массой газа 12 г. В случае применения баллончиков с массой газа 7 г используется переходник 16 (рис. 2), одеваемый на горловину баллончика. Рис. 1. Схема пистолета МР-654К 1 - затвор; 2 - пружина возвратная; 3 - рамка со стволом; 4 - прокладка ствола; 5 - тяга с рычагом взвода; 6 - магазин; 7 - шептало; 8 - ударник; 9 - курок; 10 - пружина боевая; 11 - винт рукоятки; 12 - задвижка; 13 - рукоятка; 14 - круючок спусковой; Б - защелка магазина.
Указания мер безопасности1. Эксплуатируемый Вами пистолет может представлять опасность для людей при легкомысленном обращении с ним. 2. При выборе направления стрельбы необходимо учитывать, что выстрел опасен на дистанции до 100 м. 3. Направляйте заряженный пистолет МР654К только в сторону мишени. 4. При эксплуатации пистолета МР-654К запрещается: - направлять пистолет дульной частью в сторону людей;
- оставлять и хранить пистолет с заряженными пулями в магазине;
- разбирать магазин со вставленным баллончиком, наполненным газом;
- отсоединить от магазина баллончик, наполненный газом.
5. Своевременно прекращайте стрельбу при уменьшении скорости полета пуль, вызванное расходом газа в баллончике, и не допускайте холостой стрельбы без газа. В противном случае после извлечения магазина пули, оставшиеся в стволе, могут попасть в ударно-спусковой механизм и привести к его поломке. 6. После окончания стрельбы убедитесь в том, что пистолет разряжен. При наличии пуль в магазине извлеките их через загрузочное отверстие. 7. В случае временного прекращения стрельбы поставьте пистолет МР654 на предохранитель. Для этого достаточно переместить флажок предохранителя вверх. ВНИМАНИЕ! Открытое ношение и имитация применения пневматического пистолета МР-654К как боевого оружия может ввести в заблуждение работников правоохранительных органов или граждан и дать им основания для применения против Вас огнестрельного оружия или иных средств самозащиты. Порядок эксплуатации пистолета МР 654К1. Удалить смазку из канала ствола и снять лишнюю смазку с наружных поверхностей пистолета. 2. Проверить работу ударно-спускового механизма. 3. При подготовке пистолета к стрельбе необходимо: - отделить магазин 6, отведя защелку Б (рис. 1) назад и потянув магазин вниз;
- присоединить баллончик массой газа 12 г к магазину (при применении баллончиков для бытовых
- сифонов массой газа 7 г предварительно одеть на его горловину переходник 16 (рис. 2),
- затем проколоть его мембрану накалывания, закрутив поджимной винт 10 (рис. 2);
- переместить подаватель в нижнее положение и зафиксировать поворотом в пазу;
- через загрузочное отверстие В в накопитель вставить до 13 пуль (рис. 2);
- освободить подаватель;
- присоединить магазин к пистолету.
4. Пистолет готов к стрельбе. 5. Стрельба самовзводом осуществляется простым нажатием на спусковой крючок 14 (рис. 1). 6. Стрельба с боевого взвода осуществляется путем предварительной постановки курка 9 на боевой взвод шептала 7 с последующим нажатием на спусковой крючок (рис. 1). 7. При эксплуатации пистолета МР654К строго соблюдайте правила, изложенные в разделе "Указания мер безопасности". 8. В целях обеспечения долговечности уплотнительных элементов не рекомендуется производить отделение от магазина баллончика, наполненного газом. Техническое обслуживание1. Правильное обращение и своевременное техническое обслуживание пистолета повышает срок службы и гарантирует надежную работу. Не следует, если нет необходимости, производить полную разборку пистолета МР-654К. 2. Применяйте для стрельбы только пули, указанные в разделе "Назначение". 3. Неполную разборку пистолета МР-654 следует производить в следующем порядке (рис. 1): - отделить магазин 6;
- оттянуть спусковую скобу вниз;
- отделить затвор 1 от рамки 3, отведя затвор в крайнее заднее положение и приподняв его задний конец.
4. Сборку пистолета МР654 производить в обратном порядке. 5. Через каждые 1500-2000 выстрелов производите смазку спускового механизма. 6. Для чистки и смазки деталей пистолета рекомендуется использовать чистую ветошь или марлю, ружейную смазку РЖ ТУ 38-1011315-90. 7. Для замены вышедшего из строя кольца 5 или кольца клапана 7 (рис. 2) необходимо выкрутить седло клапана 3 и извлечь из корпуса 1 составляющие клапанного механизма. После установки новых уплотнений провести сборку в обратном порядке. Рис. 2. Схема магазина пистолета МР-654К 1 - корпус клапана; 2 - шайба; 3 - седло клапана; 4 - клапан; 5 - кольцо; 6 - пружина клапана; 7 - кольцо клапана; 8 - подаватель; 9 - пружина подавателя; 10 - винт поджимной; 11 - элемент уплотнительный; 12 - кольцо уплотнительное; 13 - фильтр; 14 - кольцо; 15 - кольцо уплотнительное; 16 - переходник; В - загрузочное отверстие.
Производство: ФГУП ИМЗ |
